Вопрос: Возможно ли работать только в режиме перспективы в REVIT не используя при этом камеру?
Дело в том, что визуализацию всё равно приемлемо делать в 3Ds MAX, а модель "болванки" здания и все чертежи в Revit, но работать в ортогональном 3D просто ужас. Не удобно, ибо невозможно правильно поймать пропорции и внешний облик здания, человек всё же не видит в ортогональной проекции, а перспектива из камеры не удобна для работы.
Нет, не возможна работа в Revit в перспективе без инструмента "Камера".

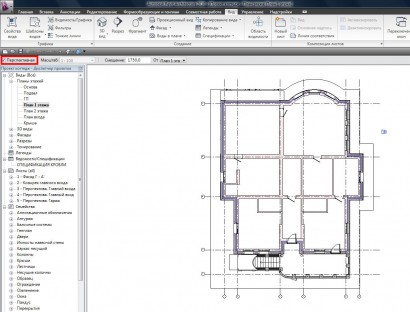

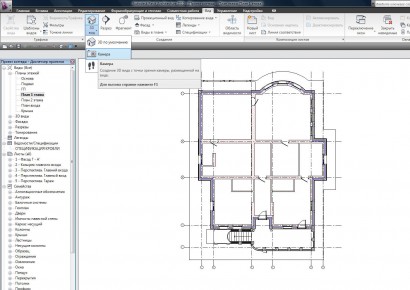

Когда вы создаете виды модели здания при помощи инструмента "Камера", там стоит галочка "Перспективная":
Сразу всему проекту нет возможности задать перспектива.
Вопрос: как можно создать многоскатную крышу
Для создания многоскатной крыши возможно испоьзование таких инструментов как стрелка уклона и формирование уклона.

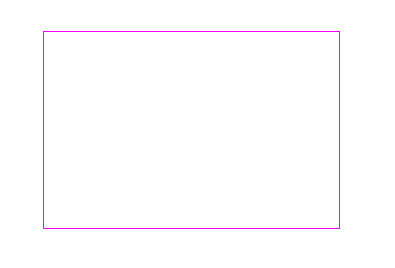

Выберите инструмент "Крыша" при помощи линий начертите крышу:

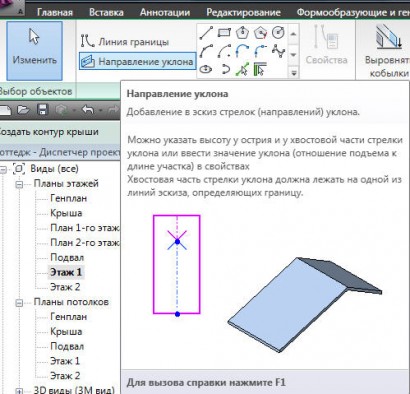

Далее выберите инструмент "Напрвление уклона":

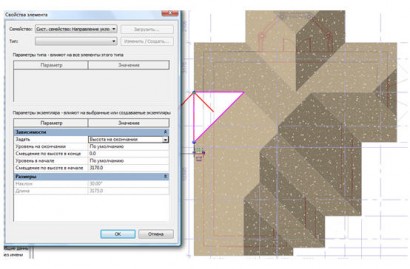

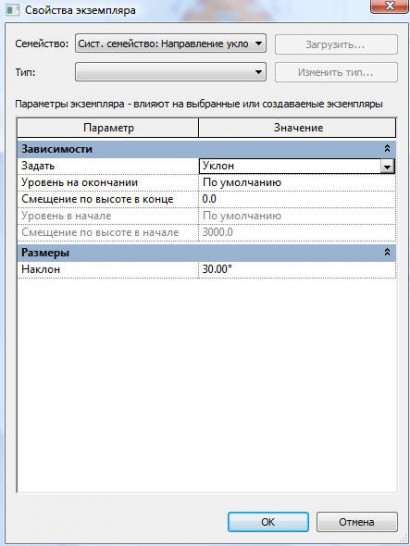

Выберите свойства "Направления уклона" и укажите там данные настройки:

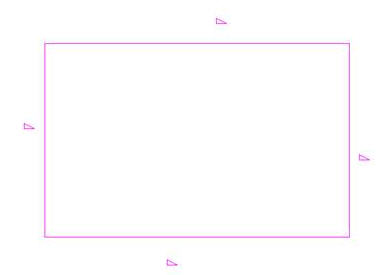

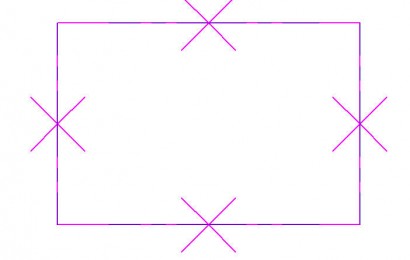

Начертите по верх созданных линий "Направление уклона", как показано на изображении ниже:
Нажимаем принять эскиз.
Выберите инструмент "Крыша" при помощи линий начертите крышу:

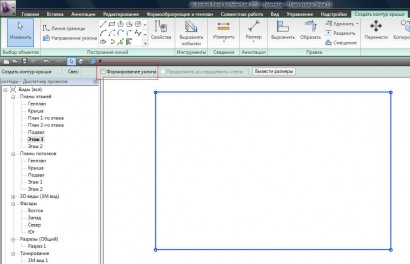

Выберите инструмент добавление уклонов к крыше (выделите все линии и установите галочку на панели инструментов):
Принять эскиз.

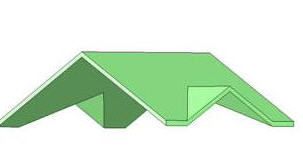

При помощи этих двух инструментов можно создать многоскатную крышу. Вы вышлите чертеж, либо изображение какую Вам необходимо спроектировать крышу.

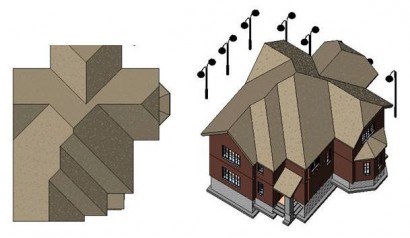

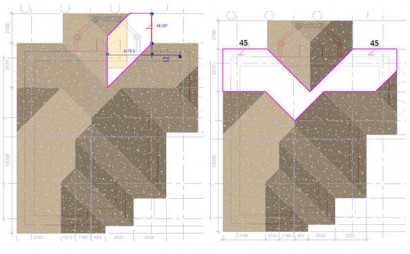

Создание данной крыши происходило отдельными элементами.

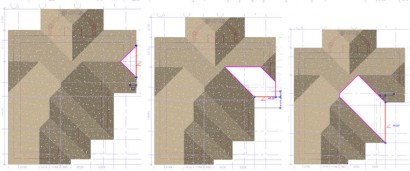

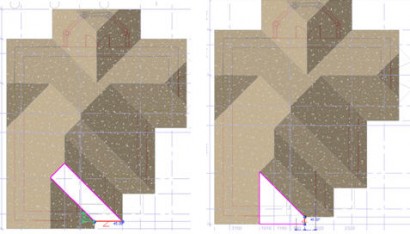

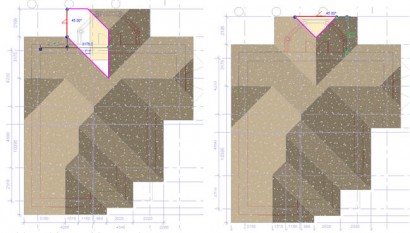

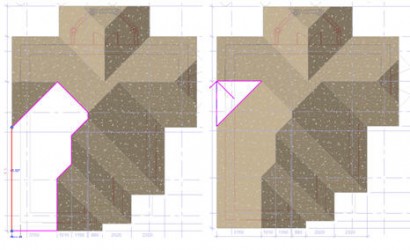

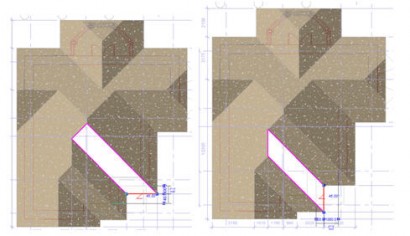

Ниже предоставлены изображения формирования уклонов.
Вопрос: Можно нарисовать крышу в sema и импортировать в ревит
Вопрос: как можно перетащить отметку или что нибудь другое с одного проекта в другой
Любые элементы такие как отметки, уровни, марки - это все семейства. Которые расположены в программе. Данные отметки можно копировать из проекта в проект, или подгружать из библиотеки Metric Library.
Если говорить про отметки, то их необходимо открывать из библиотеки, или скопировать из одного проекта в другой проект уровень. Ctrl V и Ctrl C. Далее данная отметка уровня появляется в проекте.
Скопировали:

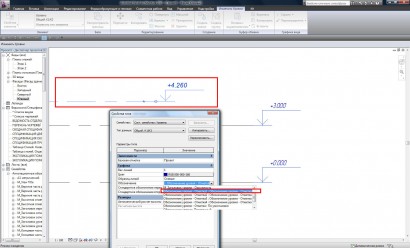

На изображении видно два вида отметок уровня. Далее чтобы присвоить скопированную отметку, посмотрим как ее название в "Свойствах уровня":
Далее при создании уровня в свойствах выберем именну нужную отметку, которую выше посмотрели.
Вопрос: Здравствуйте уважаемые!Я начинающий пользователь, и хочу задать такой вопрос: как добавить этажи?Первый этаж рисую, а дальше?
В Revit этажи - это уровни.

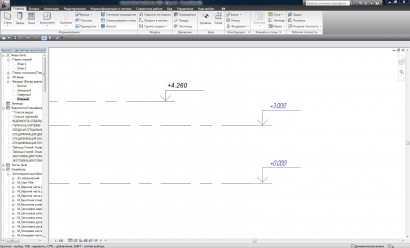

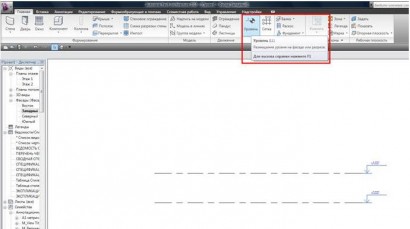

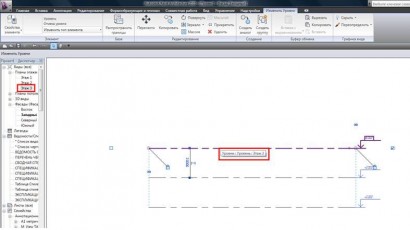

Уровни добавляются на видах - "Фасадах". Для этого в "Диспетчере проекта" откройте например вид - "Фасад Юг" далее на ленте выберите вкладку "Главная" - "Уровень".

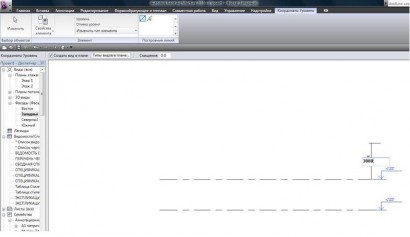

Построить уровень, с определенной высотой.
Новые виды будут появляться в "Диспетчере проекта", это и есть новые этажи.
Далее вам необходимо открыть например "Этаж 2" и там чертить стены и другие элементы.
Вопрос: Здравствуйте, вопрос такой - как редактровать профиль криволинейной стены?
Например на стену построеную по дуге или сплайном нужно поместить витрину но профиль витрины не дает себя редактировать как на прямолинейных стенах.
Вопрос: И еще один вопрос - как изменить схему разрезки стены на криволинейной стене, так чтобы линии были не только горизонтальные и вертикальные а пересекались под различными углами, при этом кажыйц разрез должен иметь свой угол.
Вопрос: Здравствуйте! Как создать гладкую крышу прозвольной формы без ребер? В плане есть квадратная крыша, пусть ось Z направлена вверх, оси X и Y образуют плоскость крыши. Можно ли с помощью выдавливания рисовать сплайны в двух плоскостях, XZ и YZ, чтобы потом на них основывалась крыша (у меня получается только в одной)? Или произвольную крышу можно сделать как-то по-другому? Заранее спасибо.
Данную крышу создадим при помощи концептуального проектирования.

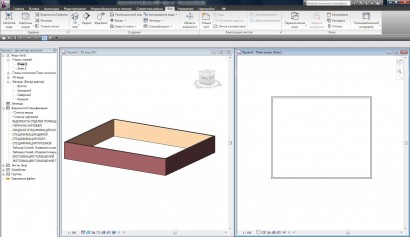

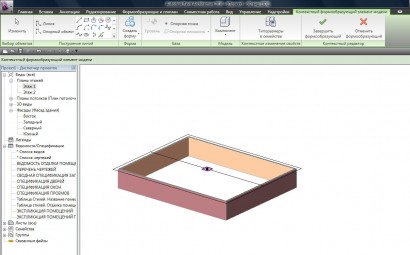

Для этого начертите стены:
Выберите на ленте вкладку "Формообразующие и генплан" - "Контекстный формообразующий элемент", введите название формы. Нажмите "ОК".

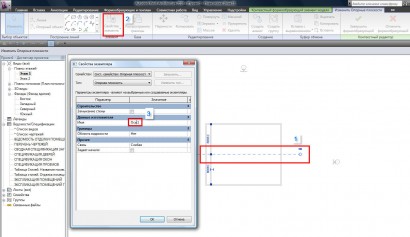

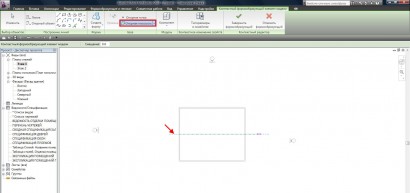

На ленте выберите вкладку "Контекстный формообразующий элемент" - "Опорная плоскость" - "Построить опорную плоскость". начертите плоскость как показано на рисунке ниже.
Выберите плоскость , зайдите в "Свойства элемента", введите название плоскости.

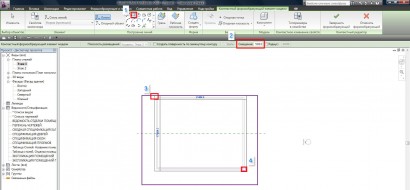

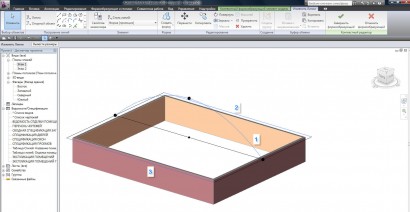

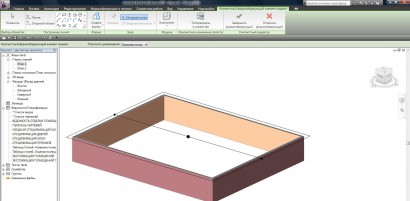

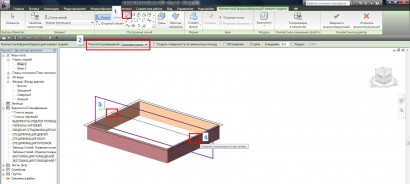

Далее выберите построение из линий "Прямоугольник", начертите со смещением "500" прямоугольник от точки 3 к точке 4.
Откройте 3D модель. Выполните:

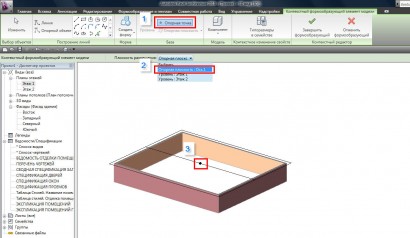

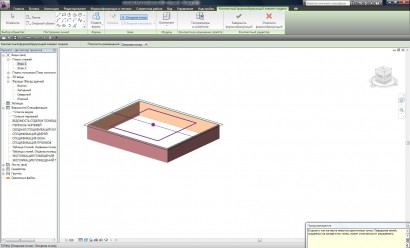

Поставьте "Опорную точку". Как показано ниже на рисунке.
Далее не снимая задачу, выберите на панели инструментов "Плоскость размещения" - "Выбрать" и выберите плоскость опорной точки при помощи кнопки "TAB" - горизонтальная.
Выбрав горизотальную плоскость опорной точки, нажмите на эту опорную точку.
Далее поставьте опорные точки на концах линии.

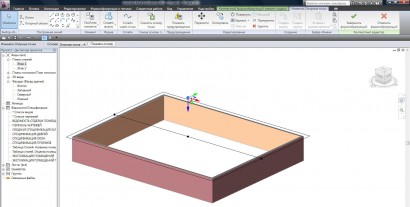

Выберите центральную точку, у нее появляются направления, за синию стрелку поднимем точку вверх.

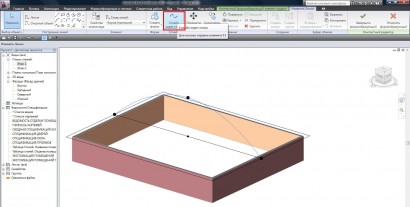

Далее выберите три точки, на панели инструментов "Сплайн через точки".
Далее выберите линию сплайна, и напротив линии квадрата:

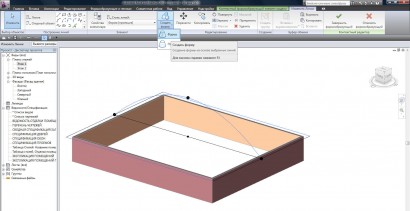

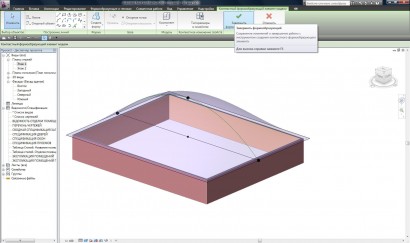

Нажмите с выделенными элементами кнопку "Создать форму".

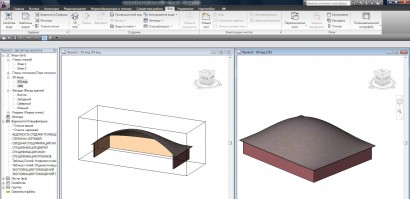

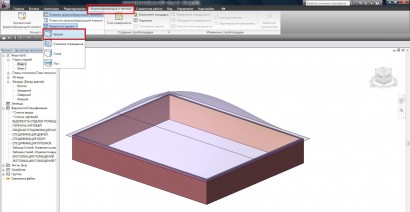

Далее на данную форму расположим крышу, для этого выберите:

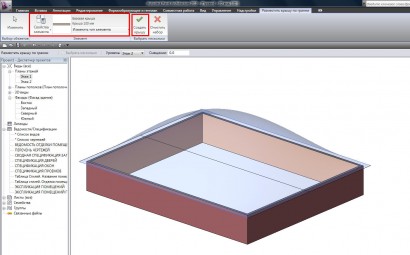

Укажите созданную форму, нажмите "Создать форму". Можно выбрать разную структуру крыши.
