Вычисление площадей и количества единиц материала в Revit Architecture

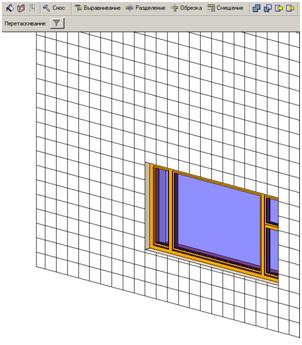

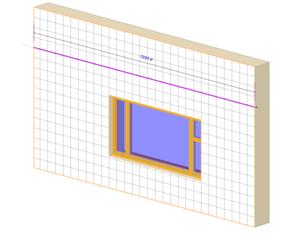

• Для начала разделим грань объекта для нанесения необходимого материала на неё. Для этого используем функцию "Разделить грань"

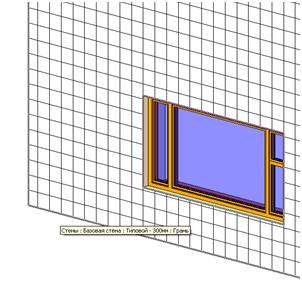

Выберите грань объекта, для которого необходимо произвести разделение.

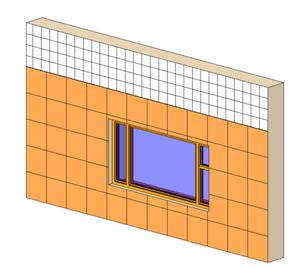

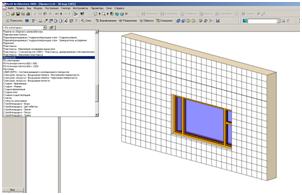

•  При помощи инструмента "Материал" нанесите материал на грань объекта.

Перед выбором материала и его нанесением на нужную грань, необходимо настроить данный материал. Определите его название, тип штриховки поверхности и текстуру для Рендера (настройте штриховку и текстуру).

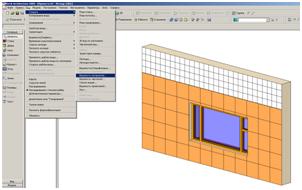

• Теперь создайте спецификацию по требуемому материалу с вычисляемым параметром для подсчёта единиц материала (количество плитки). Для этого выберите в меню "Вид" - "Создать" - "Ведомость по материалам".

Затем выберите тип спецификации - "Ведомость по нескольким категориям".

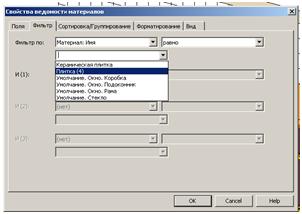

Теперь необходимо настроить фильтр по имени (Наименованию) материала.

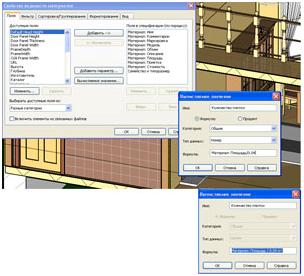

• Далее для подсчёта количества плитки необходимо создать вычисляемый параметр. Разделим площадь материала на площадь одной плитки (0.04м2). Необходимо помнить, что параметр, который используется в вычисляемой строке, должен строго соответствовать своему изначальному описанию (регистр, знаки и т.д.). Так же необходимо определить какие единицы будут у полученного вычисленного параметра (их можно настроить в режиме редактирования спецификации во вкладке "Форматирование", так же можно определить их тип сразу, "Тип данных" - "Целое".

• В итоге получили  спецификацию по материалу с вычисляемым параметром "Количество", которое зависит от площади нанесения данного материала в рамках проекта (комнаты, этажа и т.д.).

Настройка материалов в  Revit Architecture 2009

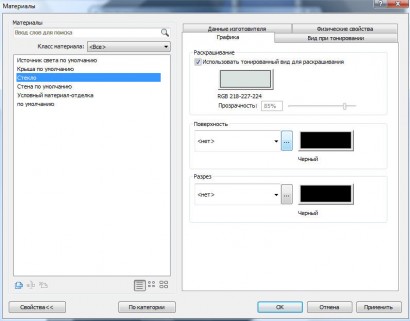

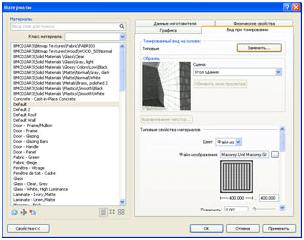

В Revit Architecture 2009 настройка материалов осуществляется через меню "Параметры" - "Материалы". В 2009 версии данный диспетчер был усовершенствован:

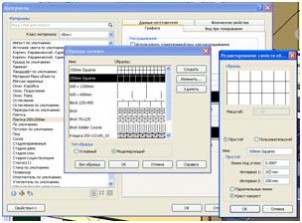

• Настройка штриховок для поверхности и разреза, а так же отображения вида раскрашивания осуществляется через вкладку "Графика".
• Настройка текстуры для тонированного изображения, через вкладку "Вид при тонировании".
• В 2009 версии Revit используются материалы с настройками  для Mental Ray. Размещаются они в папке "C:\Program Files\Revit Architecture 2009\Data\Rendering\assetlibrary_base.fbx".

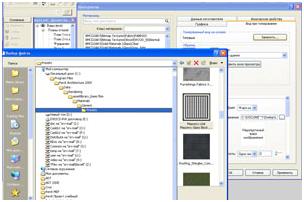

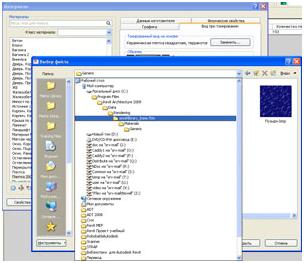

• Все картинки, которые используются в качестве текстур для тонирования материалов и инструмента "Деколь" (ранее назывался "Текстура(Decal)")  применяется для размещения на гранях объектов растровых изображений,  должны находиться в папке "assetlibrary_base.fbx" по указанному пути:


Иначе, программа не будет воспринимать изображения (вместо изображения текстуры будет чёрная заливка).

В Revit 2009 существует два типа подключения текстур для тонирования:

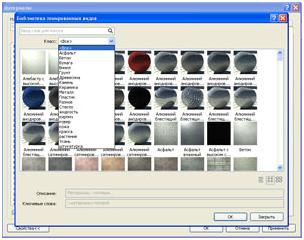

• Базовая  библиотечная текстура со стандартными настройками, с возможностью их ручной регулировки.

• Ручная настройка - изначально серой текстуры по предлагаемым программой критериям:

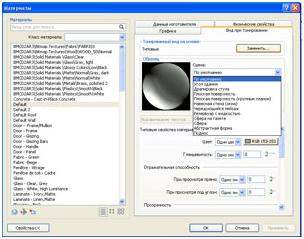

• Выбор типа сцены для которой будет использоваться данная текстура (определяет ряд настроек отображения материала).

• Настройка типовых свойств материалов.

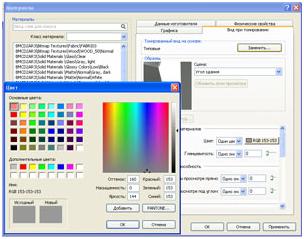

"Выбор цвета":

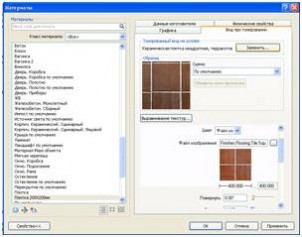

 Подключение изображения:

Настройка свойств отображения:

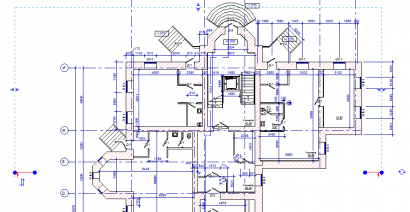

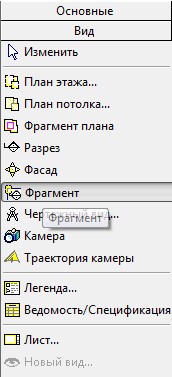

В Autodesk Revit Architecture 2009 для создания фрагмента любого вида необходимо выбрать из "Инструментальной палитры" вкладку "Вид" - "Фрагмент".

Далее необходимо из "Списка типоразмеров" выбрать:

При выборе линии разреза, появляется элемент для разрыва линии:

Щелкните по данному элементу и перенесите за синие кружки.

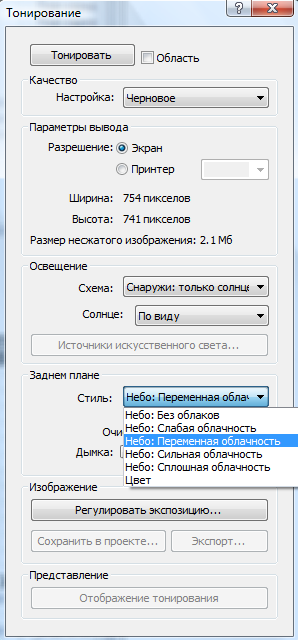

Для создания неба в Autodesk Revit Architecture 2009, необходимо выбрать из "Инструментальной палитры" - вкладку "Тонирование". В данном окне "Тонирование" выбрать "Диалоговое окно" - "Заднем плане":

Создание фонового рисунка в Autodesk Revit Architecture 2009 нет возможности.

Создание своего профиля бревна.

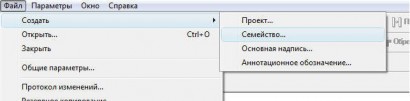

• Выберите «Файл» – «Создать» – «Семейство».

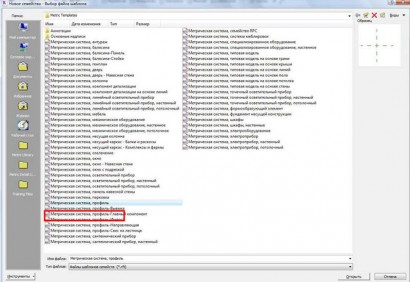

• Далее выберите шаблон «Профиль».

• При помощи линий вычерчиваем профиль бревна 200*200 и фаску.

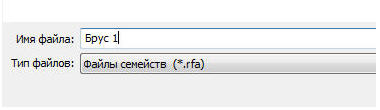

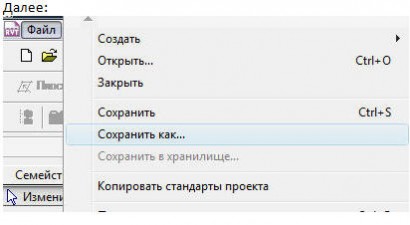

Вводим название профиля.

Добавление и создание стены из бревен.

• В инструментально палитре выберите:
  Вкладка "Модель"- "Стена".
  В "Свойства элемента".
  "Изменить/создать" - "Копировать" - введите новое название.

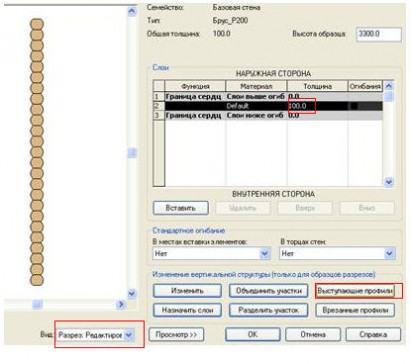

  "Структура" - "Изменить".
  Сделайте "Вид – разрез".
  Делайте небольшую толщину стены из дерева.

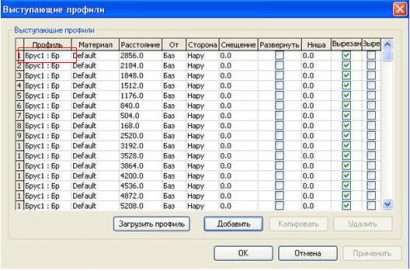

Выберите "Выступающие профили".
Сделайте добавить, и выберите свой профиль.
Введите расстояние, к примеру, если высота образца 3300, а профиль 300, то введите расстояния 3300,3000,2700 и т.д. до 0.

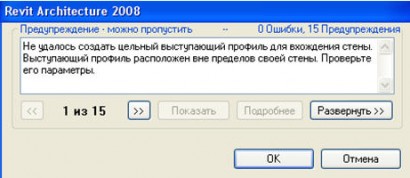

Нажмите ОК, выходит сообщение:

нажмите ОК.
Примечание: Таким же способом можно создать руст, и просто стену с выступающими и врезанными профилями.
Далее легко вы можите вставить окно и дверь в данную стену.

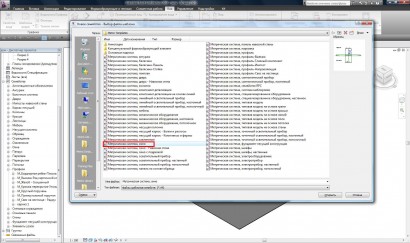

В Revit Architecture 2010 для создания окна необходимо исподьзовать шаблон семейства "Метрическая система окно":

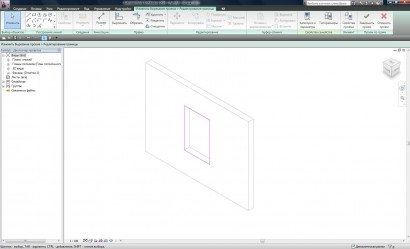

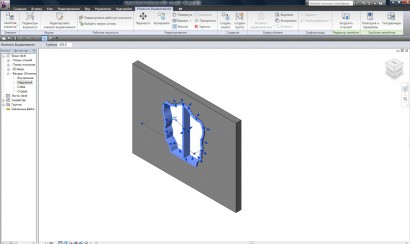

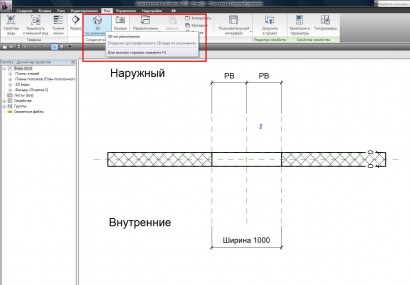

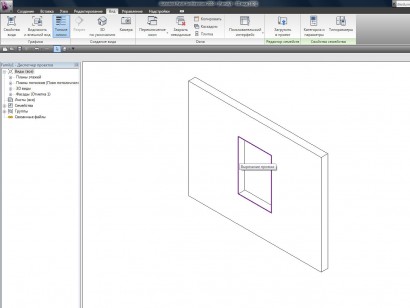

Далее откроем 3D вид модели окна. И выделим созданный проем окна.

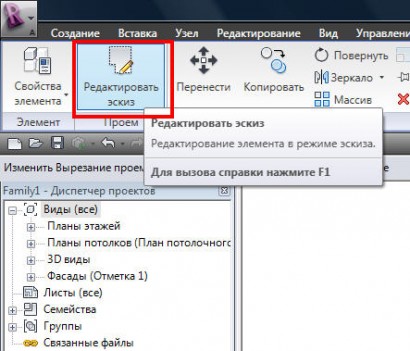

Вверху на панели инструментов нажмите "Редактировать эскиз":

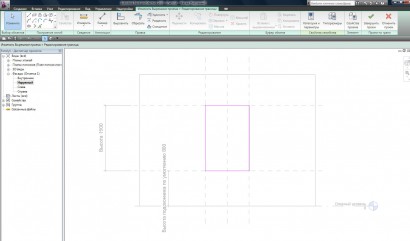

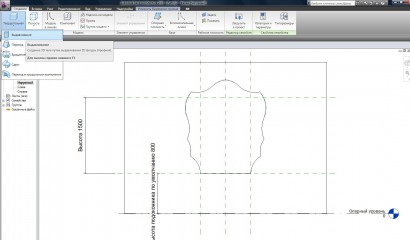

Откроем фасад для изменения проема инструментом "Линии".

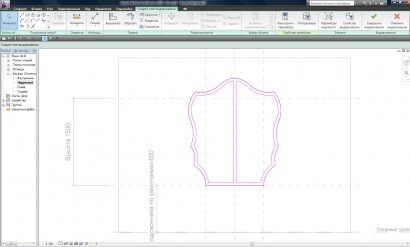

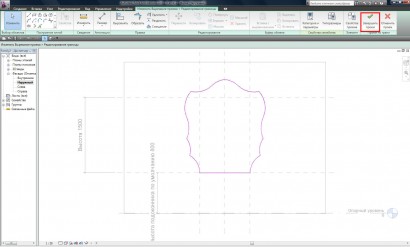

Создаем к примеру вот такой проем в стене:

Нажмите "Завершить проем".

Далее откройте фасад "Наружный", выберите вкладка на ленте "Создание" - "Твердотельная" - "Выдавливание".

При помощи инструмента "Выбрать отрезки" укажем контур проема. И далее при помощи инструмента "Смещение" равного 50 укажем виделенные линии проема. Добавляем линии по середине при помощи интсрумента "Линии".

Внимание: Контур из линий должен быть замкнутым. Нажмите "Завершить выдавливание".

Получается вот такая рама:

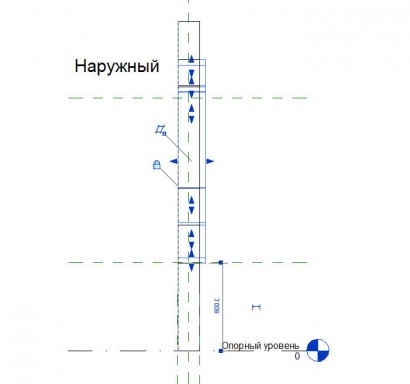

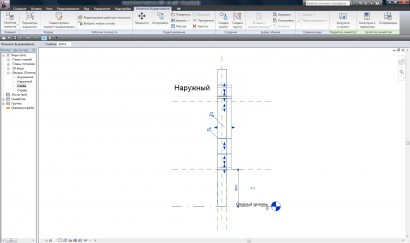

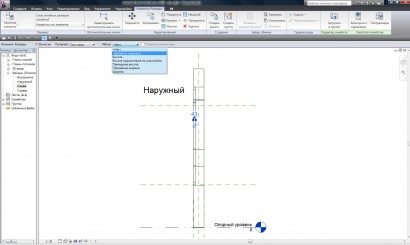

Откроем фасад "Слева" и скопируем к примеру еще одну раму, и позже сделаем между ними стекло.

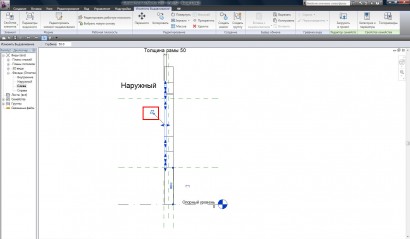

Передвиньте левую ручку и подвиньте ее к стенке, появившийся замок закройте.

И перместите правую синию ручку на толщину рамы. Для того чтобы фиксировалось определенное расстояние, то есть толщина рамы и мы могли ее изменять, добавим "Метку".

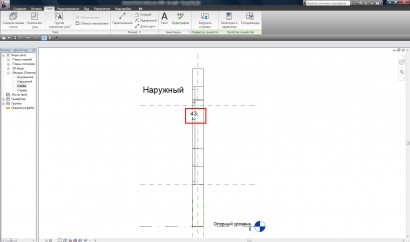

Для этого поставим выберем на ленте вкладку "Узел" - "размер" и установи размер как показано на изображении ниже.

Далее выберите данный размер, и на панели параметров появиться "Метк" выберите из списка "Добавить параметр".

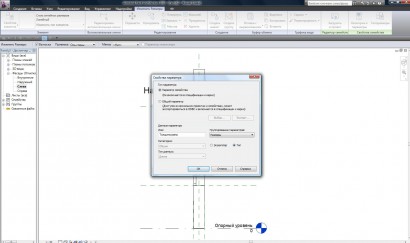

Введите название параметра и установите категорию "Размеры".

Нажмите "ОК". Размер переименовывается.

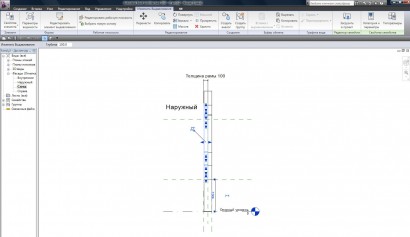

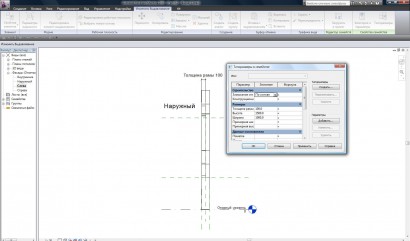

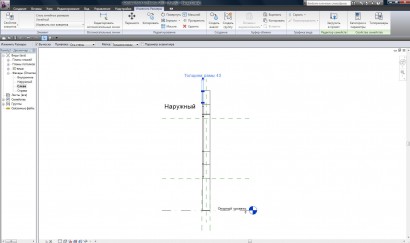

далее если мы выберем на ленте во вкладке "Узел" - "Типоразмеры"  и в данном окне изменим параметр "Толщина рамы" например на 100. Нажмем "ОК". Наша рама будет изменяться в тощине зависимо от параметра.

Выберите созданную раму и отсоедините поверхность нажав на значок:

Двайте скопирем нашу раму на фасаде "Слева" и установим ей параметр "Толщина рамы"равная 50мм.

Создайте стекло таким де способом как создавали раму, задайте параметр "Толщина стекла" равная 5мм.

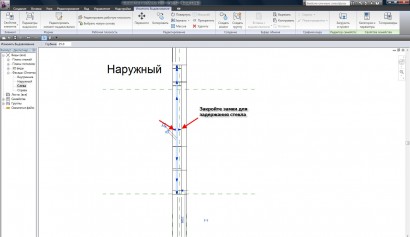

Закрепите стекло между рамами.

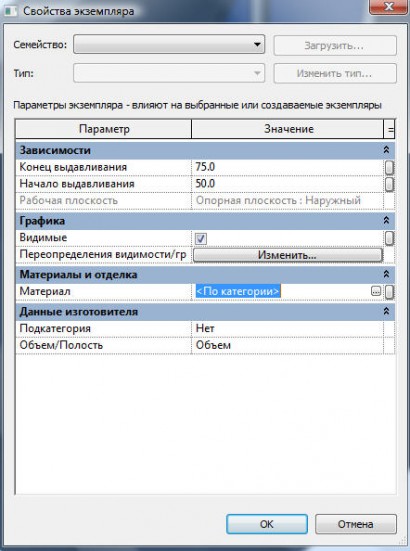

Далее после создания двух рам и стекла, необходимо задать материал элементам. выберите к примеру стекло, зайдите в "Сойства элемента".

Выбираем материал.

Таким же образом задаем материал и рамам.

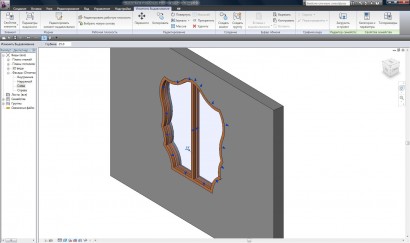

Далее загружаем данное окно в проект.
