Ответ:

Создание видеоролика.

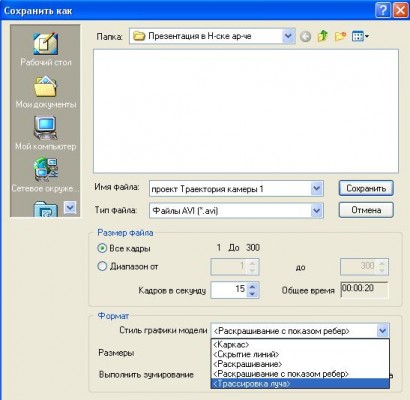

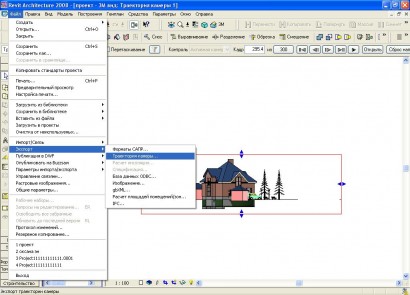

Чтобы сохранить "Траекторию камеры" нужно выбрать "Файл" - "Экспорт" - "Траектория камеры" - "AVI" - "Все кадры". Размер 1000 - режим отображения "Трассировка луча" - затем "Новая сцена" - "Внутри помещения" - после настройки будет предложено сжатие видео - предлагаем полное (без сжатия).



Ответ:

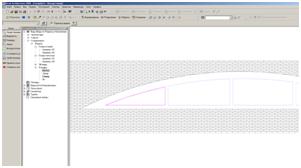

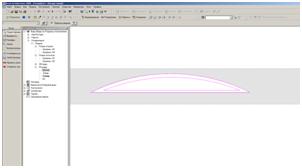

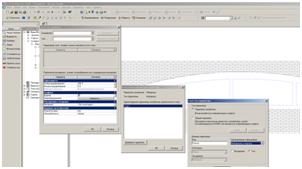

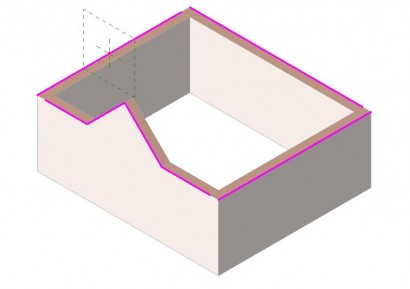

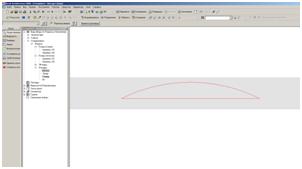

Создание выреза в стене.



• Вычертите желаемый профиль с помощью линий.

• Нажмите  "Принять эскиз".  Ниша (вырез) готова.

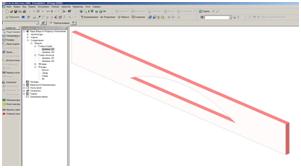

Теперь перейдите в вид "Запад" или "Восток". Выделите вырез и с помощью ручек, перместите глубину выреза до краёв стены и нажмите на замочки, чтоб закрепить за стеной данную полостную форму.

Ответ:

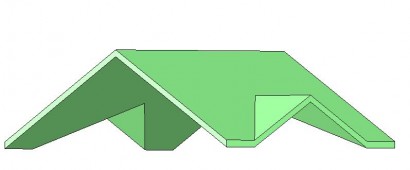

Создание наклонной крыши при помощи стрелки уклона

Для создания наклонной крыши при помощи стрелки уклона необходимо:

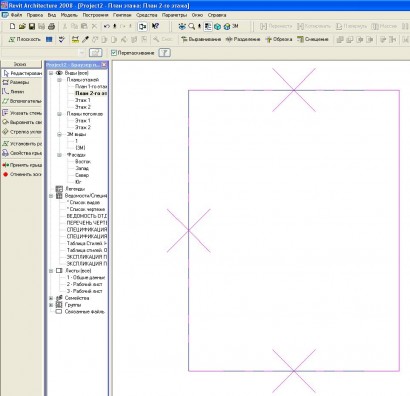

• В "Инструментальной палитре" выбрать"Модель" – "Крыша" – "Крыша по контуру". Вычертить крышу без формирования уклона.

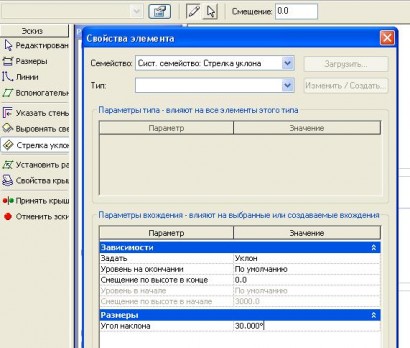

• Выбрать в "Инструментальной палитре" инструмент "Стрелка уклона". В "Свойствах элемента" необходимо сделать "Задать" – "Уклон", и ввести угол наклона.

• Провести "Стрелки уклона" по созданной крыше, указывая этим формирования уклона.



"Принять эскиз".

Ответ:

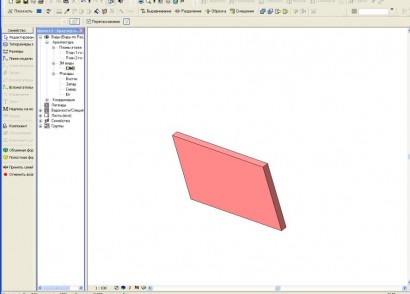

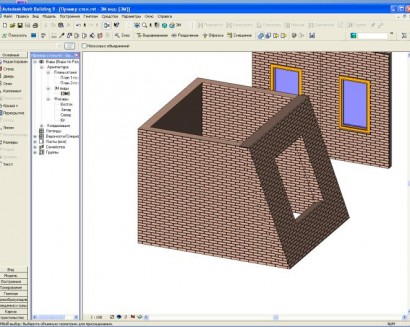

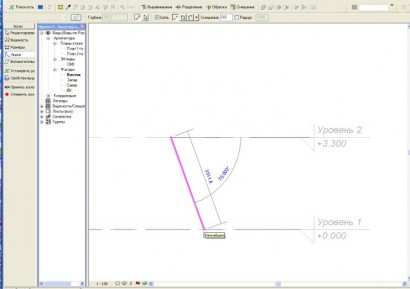

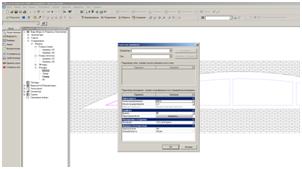

Создание наклонных стен

Для создания наклонных стен необходимо:

• Выбрать на "Панели инструментов" вкладку "Модель" – "Создать"

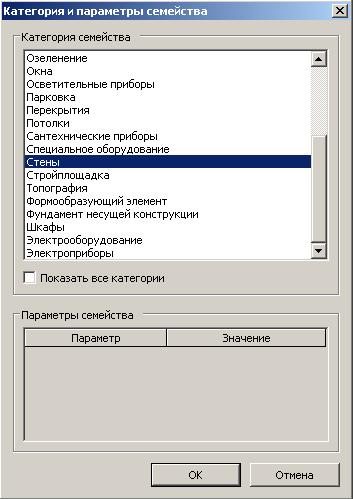

• В возникшем окне "Категория и параметры" выбрать в пункт "Стены".

• Выбрать вид "Фасад", например, вид "ЮГ".

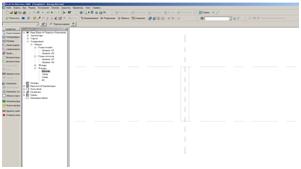

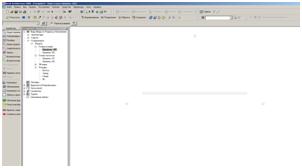

• Провести вертикальную вспомогательную плоскость, ее необходимо использовать для возможности вычерчивания на фасаде.

• Выбрать инструмент на "Панели инструментов" -  "Объёмная форма".

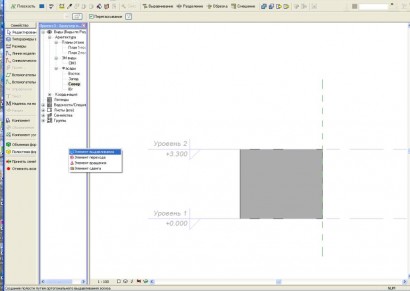

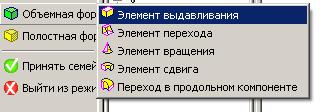

• Выбрать из списка "Элемент выдавливания". Появится запрос об "Указании плоскости". Укажите на вертикальную зелёную пунктирную линию - это та плоскость, которую предварительно провели.

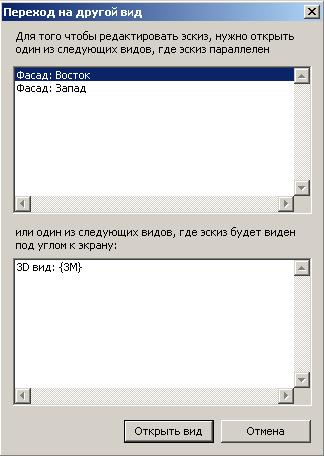

• В возникшем окне о "Переходе на другой вид" выбрать фасад Запад и Восток (тот, который больше подходит).

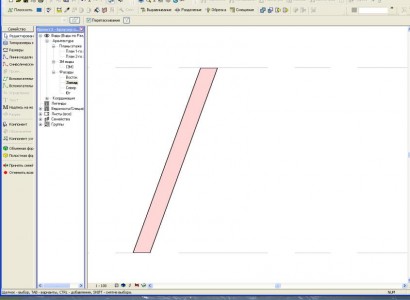

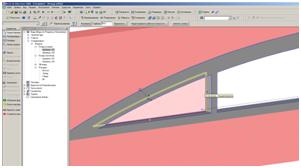

• С помощью линий вычертить профиль абсолютно любой формы для выдавливания.



• В результате получится параметрическая  наклонённая  форма с ручками для изменения размеров. Также возможно  создать параметры, как в редакторе семейств.

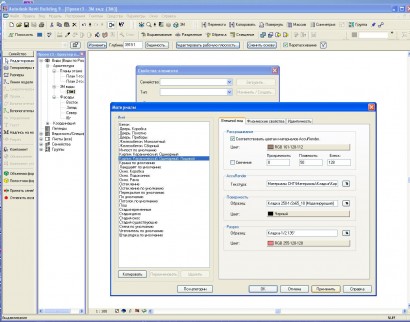

•  Затем назначьте материал для новой стены, через "Свойства элемента" - "Материал" и т.д.


Выберите  на вкладке рабочих инструментов  "Принять семейство" и наклонная стена готова.

Ответ:

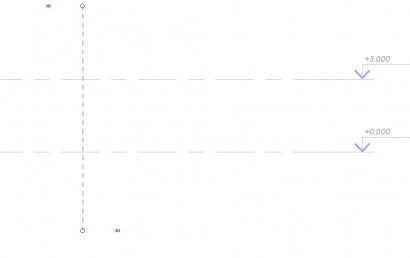

Создание отметки уровня

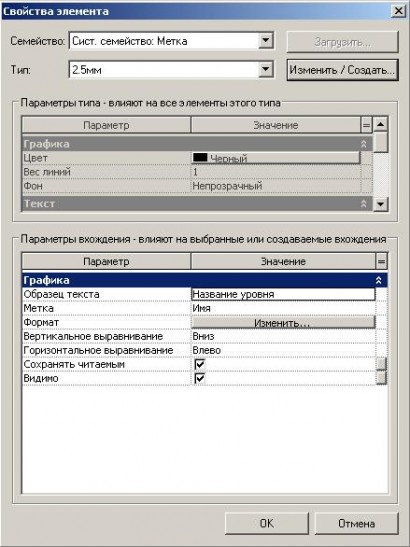

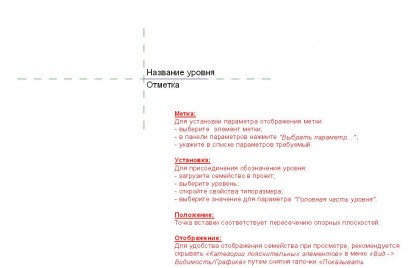

• На данном экране есть: название уровня и отметка. Выбрать название уровня и выбрать в свойства элемента ( рука).
• В строке "видимо" - снять галочку. Выбрать "ОК".

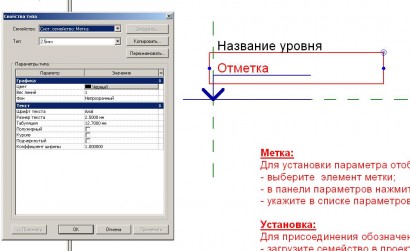

• Выбрать  свойства отметки, и сделать "копировать", настроить текст:

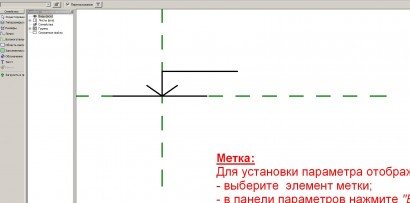

• Вычертить линиями отметку:



Вычертить  так, чтобы стрелка была в центре вспомогательных плоскостей.

• Сохранить в папке в библиотеке: "Файл" - "сохранить как". Например, "СНГ"-"Семейства" - "Обозначения"  - "Разметка" - "Вводим свое название" . "ОК".
• Загрузить в проект, выделить на фасаде уровень.

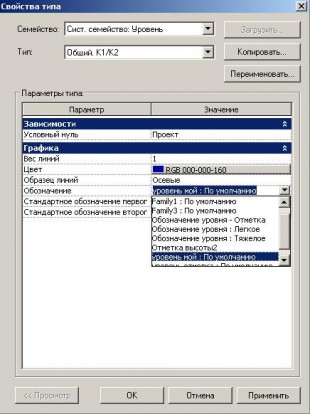

• Выбрать свойства элемента  (рука),  изменить/создать, копировать. Ввести имя.
• В строке обозначение выбрать марку уровня, которая создана.

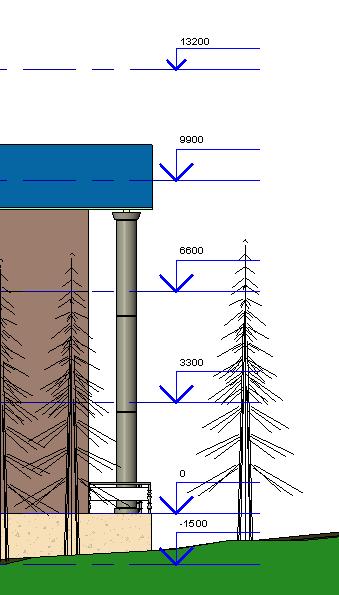

В соответствии с изменениями изменился один уровень ( т.к. было произведено копирование).





Таким образом можно создать свои типы отметок уровней.

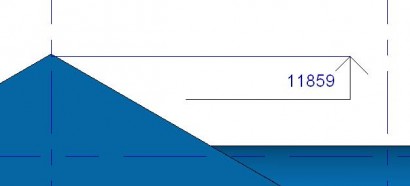

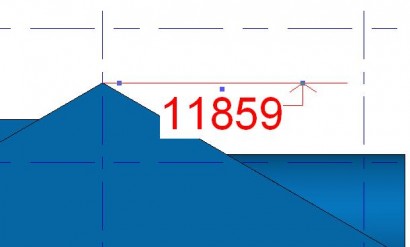

Создание высотной отметки.

• Выбрать вкладку: Файл - создать - семейство - обозначения - пояснения.
• В появившемся шаблоне, выбрать: параметры - категория и параметры семейств. Необходимо выбрать обозначения высотных отметок. Линиями вычертить отметку, так что бы стрелка была в центре осей:



• Сохранить: "Файл" - "Сохранить как". Сохранить под нужным именем в папке "СНГ" - "Семейства" - "Обозначения" - "Отметки".
• Загрузить в проект. Затем открыть: "Инструментальную палитру" - "Построения" - "Координаты и высотные отметки". Провести отметку.

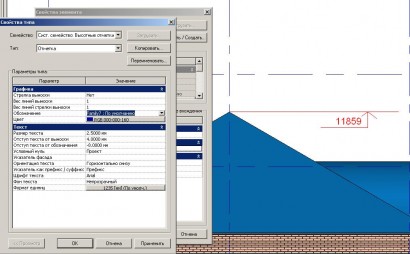

• Выбрать отметку, зайти в свойства:Изменить/создать - копировать



• Ввести название, и в строке обозначение выбрать тот тип высотной отметки которую создали, и настроить  шрифт текста и т.д.

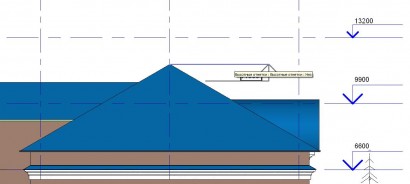

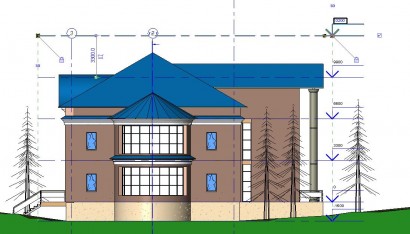

После присвоения отметки получился результат:





При использовании шрифта 8:



Ответ:

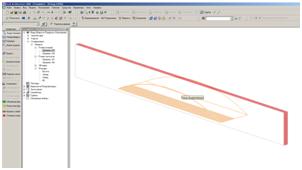

Создание формообразующих элементов.

• Элемент выдавливания

1. Выбрать в панеле "Инструментальной палитре" вкладку: "Формообразующие" - "Создать формообразующий элемент".

2. Ввести название новой формы.

3. Выбрать в панеле  "Инструментальной палитре" вкладку: "Объемная форма" -  "Элемент выдавливания". Включение процесса эскизирования.Вычертить форму, при помощи инструмента "Линии"   (контур должен быть замкнутым).

4. Задать  "Глубину", то есть высоту формы.



"Принять эскиз".

• Элемент перехода

1. Выбрать в панеле "Инструментальной палитре" вкладку: "Формообразующие" - "Создать формообразующий элемент".
2. Ввести название новой формы.
3. Выбрать в панеле "Инструментальной палитре" вкладку:  "Объемная форма" -  "Элемент перехода". Включается процесс эскизирования.
4. Создайте  "Верх" и "Низ" формы. Создайте "Низ" при помощи "Линий".







Затем выбрать  "Редактировать вверх" и вычертить при помощи инструмента "Линии"   замкнутый контур "Верха".



"Принять эскиз".

"Принять форму".

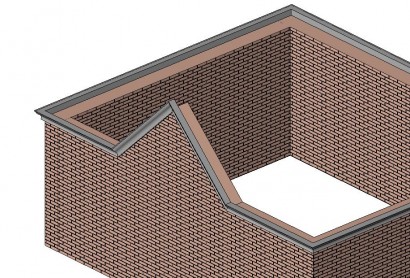

• Элемент сдвига

1. Выбрать в панеле "Инструментальной палитре" вкладку: "Формообразующие" - "Создать формообразующий элемент".
2. Ввести название новой формы.
3. Выбрать в панеле "Инструментальной палитре" вкладку:  "Объемная форма" - "Элемент сдвига". Включается процесс эскизирования.
4. Выбрать вкладку: "Выбрать траекторию"



Указать траекторию, например по периметру стен сделать карниз (контур замкнутый).

Принять траекторию.

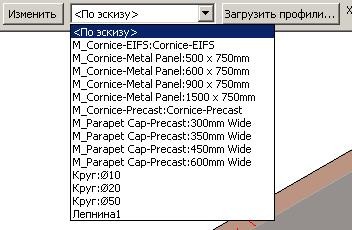

Для присвоения профиля данной траектории выбрать библиотеки на"Панели параметров".



Выбрать профиль, нажать принять "Сдвиг". Принять "Форму".

Ответ:

Создание ортогональных проекции для тонирования

Для создания ортогональной проекции здания (вид фасада без перспективы (двухмерное изображение)) необходимо:

• Перейти на вид "План этажа";

• Выбрать на панели инструментов вкладку "Вид" - "Камера";

• Отключить у камеры  галочку "Перспективная" на верхнем вспомогательном меню;

• Задать необходимый масштаб будущего чертежа;

• Провести все действия как с обычной камерой.

В результате получится ортогональная проекция модели, которую можно тонировать.



Ответ:

Создание бревенчатого здания в Revit.

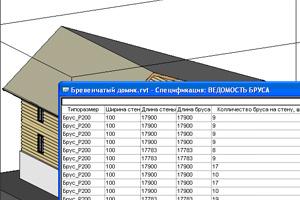

Способ создания бревенчатой стены с помощью выступающих профилей непосредственно в процессе редактирования стены или наложением архитектурного элемента "Выступающий профиль (Стена)". Этот вариант позволяет создать стену из бруса профиля любой формы, производить корректную вставку окон и дверей, осуществлять подсчет бруса в спецификациях (зная размеры стен и параметры профиля бруса, в "Спецификации стен" можно создать дополнительные вычисляемые столбцы для подсчета длин бревен и их количества на стену).

Назначение профиля бруса в процессе редактирования вертикальной структуры стены.

Для начала необходимо вычертить профиль бруса. Для этого нужно:

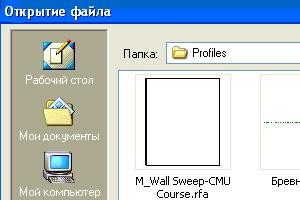

• открыть редактор семейств;
• вычертить профиль;
• сохранить в библиотеку;
• загрузить в проект.



Затем выбрать свойства базовой стены (желательно чтобы она была тоньше профиля бруса).

• Необходимо выбрать вкладку: "Изменить/Создать" –" Копировать", ввести новое название стены, и выбрать вкладку: "Структура" -" Изменить",
• Включить окно просмотра и выбрать вид – "Разрез: Редактировать атрибуты типа", станут доступны  кнопки редактирования - "Изменение вертикальной структуры". Выбрать кнопку "Выступающие профили". В открывшемся окне:
• добавить профили бруса к стене;
• выбрать  для них материал, расстояние, на котором они будут находиться относительно друг друга (= Значение текущей высоты от базы + Значение высоты профиля);
• назначить характеристики.

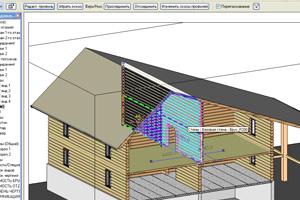

В результате получится "Округленные"  брусом стены, работа с которыми осуществляется таким же образом, как и с обычными стандартными стенами.





Ответ:

Вычисление объёма кирпича в здании, например в одной стене.

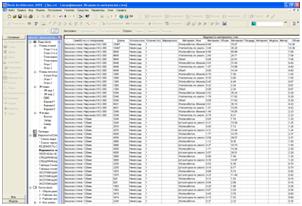

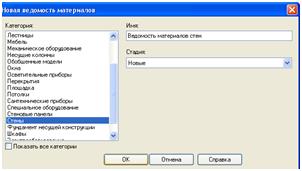

Для подсчёта объемов материалов используется функция "Ведомость материалов" ("Вид" – "Создать" – "Ведомость материалов"), по умолчанию подсчёт материалов (объёмов и площадей) идёт для всех стен модели по слоям:



Для того чтоб подсчёт провести для определённого типа стен или для одной определённой стены, необходимо сделать "Фильтрацию" в свойствах ведомости по определённому параметру. Например по "Модели" или "Комментариям" для данного типа вхождения модели стены (необходимо в свойствах вхождения стены заполнить данные параметры):

• Выбрать вкладку "Свойства элемента" стены - в категории "Данные изготовителя", где "Комментарии" ввести, например, "для подсчета материала".

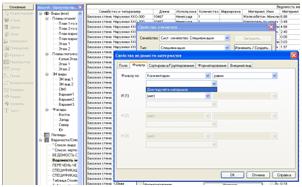

• Выбрать вкладку  "Свойства" в "Браузере проекта" (правой кнопкой мыши по созданной спецификации), затем выбрать "Фильтр".

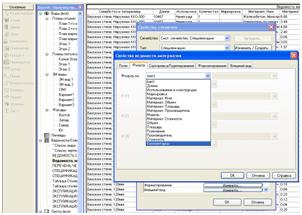

• В открывшимся окне, выбрать "Фильтр по" - "Комментарии" - "Для подсчета материала".

Ответ:

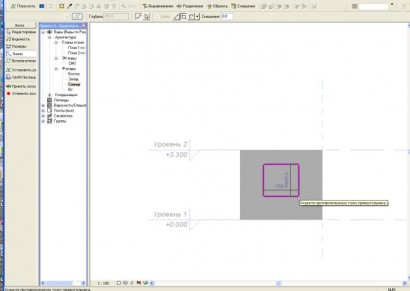

Создание окна любой формы в рамках проекта

Для создания окна необходимо:

• Открыть вкладку: "Файл" - "Создать" - "Проект";

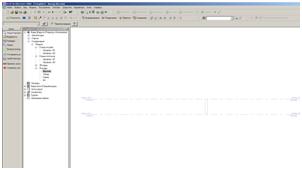

• В панели "Инструментальная палитра" выбрать инструмент "Стена" и начертить стену.
• Создать  окно произвольной формы.  Для этого нужно выбрать вкладку: "Модель" - "Создать" - "Окно".
• Открыть фасад "Восток".

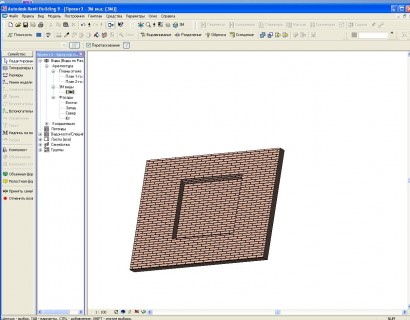

• Включается процесс эскизирования. В "Инструментальной палитре" выбрать "Полостная форма" - "Элемент выдавливая".



• В панеле  "Инструментальной палитры" выбрать вкладку: "Полостная форма - "Элемент выдавливания".

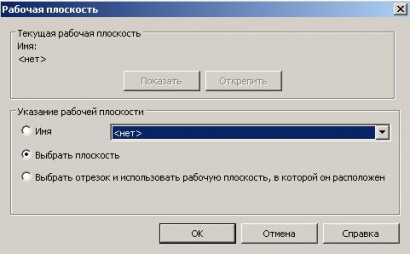

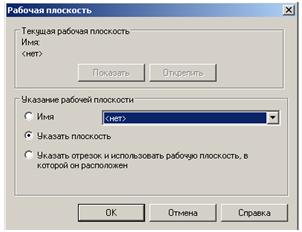

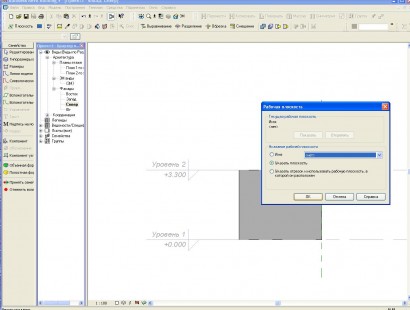

• В появившимся окне "Рабочая плоскость" выбрать вкладку "Указать плоскость".Выбрать "Ок".
• Указать вспомогательную плоскость, и открыть вид фасад "Север".

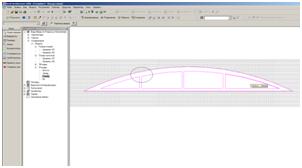

• С помощью инструмента "Линия" вычертить замкнутый контур  окна
• "Принять эскиз".



• Открыть ЗD модель
• На "Вспомогательной панели" выбрать вкладку "Разрешить вырезание геометрии"

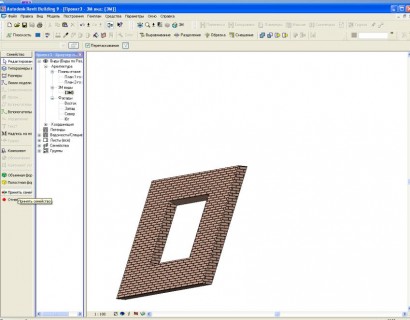

• Указать сначала стену, затем "Элемент выдавливания" В результате получится проем.





"Принять эскиз".

• Коробку можно редактировать. для этого нужно:

1. Открыть ЗD модель; выделить ее;
2. На  "Вспомогательной панели" выбрать кнопку "Изменить";
3. Отредактировать контур коробки.



"Принять эскиз".

• Создать стекло можно  при помощи  функции: "Объемная форма" - "Элемент выдавливания". Для этого нужно:

1. Открыть фасад "Восток";
2. В панеле  "Инструментальной палитры" выбрать функцию: "Объемная форма" - "Элемент выдавливания" - "Укажите плоскость";
3. Открыть  фасад "Север";
4. Вычертить контур стекла.



Примечание: каждое стекло вычерчиваем в отдельности.

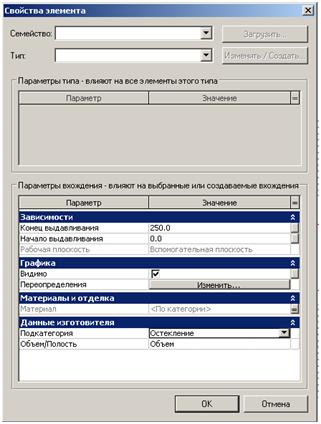

• В "Свойствах элемента" - "Элемента выдавливания" - стекло, укажите материал.
• В графе "Материал и отделка" щелкните мышкой, появиться кнопка .
• В появившемся окне назначения параметра семейства необходимо:

1. Выбрать "добавить параметр";
2. Ввести имя "Стекло";
3. Выбрать "группирование параметра" -  "Материал и отделка";
4. Выбрать "ОК".

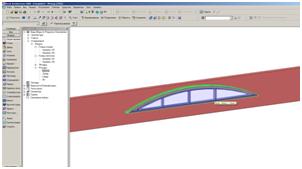

• Открыть ЗD модель, стекло есть. Толщину стекла можно изменить.
